上部クラスト及び溶融プールから採取された燃料デブリ試料の分析結果（微細構造、元素組成）

提供: debrisWiki
ナビゲーションに移動 検索に移動

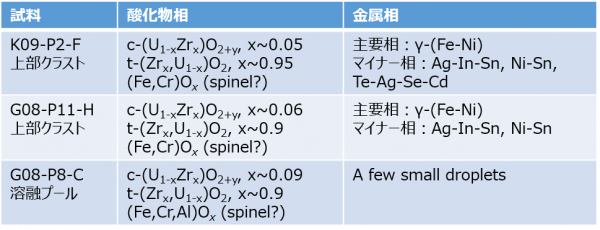

図1　上部クラスト（2試料）及び溶融プール（1試料）の微細構造、元素組成（参考文献[1]をもとに作成。

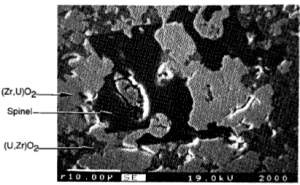

図2　上部クラスト試料（G08-P11-H）の微細構造（参考文献[1] Fig.16）

概要

TMI-2事故後の上部クラスト及び溶融プールから採取された燃料デブリ試料の微細構造、元素組成等を調べ、その生成プロセスを推定。[1]

  • EPMA，中性子線回折などの分析結果（図1参照）から、ひとつの試料におけるEPMAによる点組成のばらつきは非常に小さい。⇒　溶融していた、あるいは融点直下の温度（～2600K）での維持を示唆。　
  • 上部クラストの試料では、U濃度の高い相と低い相に分かれ、数μmの粒子が成長（図2参照）。⇒　固相拡散を伴う凝固プロセスを仮定し、UO2-ZrO2状態図及びZr4+の拡散係数をもとに、約1750Kで3～72h維持されたものと推定。


燃料デブリ・堆積物の生成プロセスの検討に資する情報

  • 粒子の成長度合いから降温過程に係る情報を推定。

関連項目

スリーマイル島原子力発電所事故
既往知見

参考文献

  1. ↑ 1.0 1.1 1.2 Akers D.W., Bart G., Bottomley P., Brown A., Cox D.S., Hofmann P., Jensen S.M., Kleykamp H., Manley A.J., Neimark L.A., Trotabas M. (1992 E): TMI-2 examination results from the OECD/CSNI program vol. 1&2. EGG-OECD-9168. Appendix E.
「https://fdada.info/wiki/index.php?title=上部クラスト及び溶融プールから採取された燃料デブリ試料の分析結果（微細構造、元素組成）&oldid=1117」から取得
